Ei! Como fornecedor de PCB de cerâmica de alumina, estou muito animado em compartilhar alguns insights sobre as técnicas de soldagem para essas placas incríveis. Os PCBs de cerâmica de alumina ganharam muita popularidade em vários setores devido à sua excelente condutividade térmica, alto isolamento elétrico e boa resistência mecânica. Mas acertar na soldagem é crucial para garantir a confiabilidade e o desempenho do produto final. Então, vamos mergulhar no mundo da soldagem de PCBs de cerâmica de alumina!
Compreendendo os PCBs cerâmicos de alumina
Antes de entrarmos nas técnicas de soldagem, vamos examinar rapidamente o que são PCBs de cerâmica de alumina. A alumina, também conhecida como óxido de alumínio (Al₂O₃), é um material cerâmico amplamente utilizado na fabricação de PCB. Oferece uma série de benefícios, como alta resistência ao calor, estabilidade química e baixa constante dielétrica. Essas propriedades tornam os PCBs de cerâmica de alumina ideais para aplicações em eletrônica de alta potência, iluminação LED e aeroespacial.
Preparação de Superfície
O primeiro passo na soldagem de PCBs de cerâmica de alumina é preparar a superfície adequadamente. A superfície da placa cerâmica precisa estar limpa e livre de quaisquer contaminantes, como poeira, graxa ou oxidação. Uma superfície suja pode impedir que a solda se molhe adequadamente, causando juntas de solda ruins.
Para limpar a superfície, você pode usar um solvente suave, como álcool isopropílico. Simplesmente molhe um pano sem fiapos no solvente e limpe suavemente a superfície da PCB. Certifique-se de secar bem a placa antes de prosseguir com o processo de soldagem.
Seleção de solda
Escolher a solda certa é crucial para o sucesso da soldagem de PCBs de cerâmica de alumina. A solda deve ter baixo ponto de fusão, boas propriedades de umedecimento e alta resistência mecânica. As soldas sem chumbo estão se tornando cada vez mais populares devido a preocupações ambientais, mas podem ser mais difíceis de trabalhar em comparação com as soldas tradicionais à base de chumbo.
Alguns tipos comuns de solda usados para PCBs de cerâmica de alumina incluem ligas Sn-Ag-Cu (SAC), que oferecem boas propriedades térmicas e mecânicas. A composição da solda pode variar dependendo da aplicação e dos requisitos específicos.
Aplicação de Fluxo
O fluxo é um componente essencial no processo de soldagem. Ajuda a remover a oxidação da superfície do PCB e da solda, permitindo que a solda flua e molhe a superfície adequadamente. Existem diferentes tipos de fluxo disponíveis, como fluxo à base de colofônia e fluxo solúvel em água.
Ao aplicar fluxo em PCBs de cerâmica de alumina, certifique-se de usar um fluxo que seja compatível com a solda e o material cerâmico. Aplique uma fina camada de fluxo nas áreas onde você irá soldar usando uma escova de fluxo ou um dispensador de fluxo.
Métodos de soldagem
Existem vários métodos de soldagem que podem ser usados para PCBs de cerâmica de alumina, cada um com suas próprias vantagens e desvantagens. Vamos dar uma olhada em alguns dos métodos mais comuns:
Solda manual
A soldagem manual é um método popular para soldar pequenas quantidades de PCBs de cerâmica de alumina ou para fazer reparos. Envolve o uso de um ferro de solda para derreter a solda e criar uma junta entre os componentes e o PCB.
Para soldar manualmente PCBs de cerâmica de alumina, siga estas etapas:
- Pré-aqueça o ferro de soldar à temperatura apropriada. A temperatura dependerá do tipo de solda e do tamanho dos componentes.
- Aplique uma pequena quantidade de solda na ponta do ferro de solda para garantir uma boa transferência de calor.
- Coloque o componente na PCB e alinhe-o corretamente.
- Toque a ponta do ferro de solda na junta entre o componente e a PCB e aplique uma pequena quantidade de solda.
- Segure o ferro de solda no lugar por alguns segundos para permitir que a solda flua e forme uma boa junta.
- Retire o ferro de soldar e deixe a junta esfriar.
A soldagem manual requer habilidade e prática para obter juntas de solda consistentes e confiáveis. É importante evitar o superaquecimento da placa cerâmica, pois isso pode causar danos ao material.
Soldagem por refluxo
A soldagem por refluxo é um método mais automatizado comumente usado para produção em massa de PCBs de cerâmica de alumina. Envolve a aplicação de pasta de solda na PCB e o aquecimento da placa em um forno de refluxo para derreter a solda e criar as juntas.
O processo de soldagem por refluxo normalmente consiste em quatro estágios: pré-aquecimento, imersão, refluxo e resfriamento. Durante a fase de pré-aquecimento, a temperatura da PCB é aumentada gradualmente para remover qualquer umidade e ativar o fluxo. A etapa de imersão ajuda a garantir que a temperatura do PCB seja uniforme. O estágio de refluxo ocorre quando a pasta de solda derrete e forma as juntas. Finalmente, o PCB é resfriado para solidificar a solda.
A soldagem por refluxo oferece diversas vantagens, como alta produtividade, juntas de solda consistentes e a capacidade de soldar vários componentes simultaneamente. Porém, requer equipamentos especializados e controle cuidadoso do perfil de temperatura para garantir bons resultados.
Soldagem por onda
A soldagem por onda é outro método automatizado usado para soldar componentes passantes em PCBs de cerâmica de alumina. Envolve passar o PCB sobre uma onda de solda derretida, que molha os terminais dos componentes e cria as juntas.
O processo de soldagem por onda normalmente consiste em três estágios: fluxo, pré-aquecimento e soldagem. Durante a fase de fluxo, uma fina camada de fluxo é aplicada ao PCB para remover a oxidação e melhorar a umectação da solda. A etapa de pré-aquecimento ajuda a reduzir o choque térmico na PCB e nos componentes. Finalmente, o PCB passa pela onda de solda derretida e a solda molha os terminais dos componentes e forma as juntas.
A soldagem por onda é um método rápido e eficiente para soldar componentes passantes, mas pode não ser adequado para todos os tipos de componentes ou PCBs. É importante garantir que a PCB seja adequadamente projetada e preparada para soldagem por onda, a fim de evitar problemas como pontes de solda ou juntas incompletas.
Solução de problemas
Mesmo com as melhores técnicas de soldagem, às vezes podem ocorrer problemas. Aqui estão alguns problemas comuns que você pode encontrar ao soldar PCBs de cerâmica de alumina e como solucioná-los:
Má Umedecimento
Umedecimento deficiente ocorre quando a solda não flui e adere adequadamente à superfície do PCB ou aos componentes. Isso pode ser causado por uma superfície suja, seleção incorreta de solda ou fluxo ou temperatura de soldagem inadequada.
Para resolver este problema, certifique-se de limpar completamente a superfície do PCB antes de soldar. Verifique a compatibilidade da solda e do fluxo e ajuste a temperatura de soldagem se necessário. Você também pode precisar aumentar a quantidade de fluxo ou usar um fluxo mais ativo.
Ponte de solda
A ponte de solda ocorre quando a solda conecta dois ou mais terminais ou terminais adjacentes, criando um curto-circuito. Isso pode ser causado por excesso de solda, técnica de soldagem inadequada ou problema de design.
Para evitar pontes de solda, certifique-se de usar a quantidade correta de solda e evite o superaquecimento do PCB. Use um ferro de solda com ponta fina para aplicar a solda com precisão. Se ocorrer ponte de solda, você pode usar uma ferramenta de dessoldagem para remover o excesso de solda.
Juntas Frias
As juntas frias ocorrem quando a solda não derrete ou solidifica totalmente, resultando em uma junta fraca e não confiável. Isso pode ser causado por calor insuficiente, técnica de soldagem inadequada ou superfície contaminada.
Para consertar juntas frias, reaqueça a junta usando um ferro de solda e adicione uma pequena quantidade de solda adicional, se necessário. Certifique-se de segurar o ferro de solda no lugar por tempo suficiente para garantir que a solda derreta e forme uma boa junta.
Conclusão
A soldagem de PCBs de cerâmica de alumina requer atenção cuidadosa aos detalhes e o uso de técnicas e materiais corretos. Seguindo as etapas descritas nesta postagem do blog, você pode garantir que seu processo de soldagem seja bem-sucedido e obter juntas de solda confiáveis e de alta qualidade.

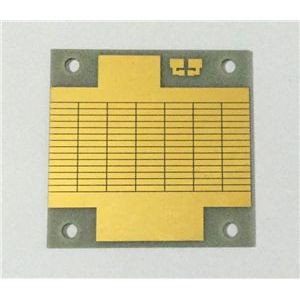

Se você está procurando PCBs de cerâmica de alumina de alta qualidade ou precisa de mais informações sobre técnicas de soldagem, não hesite em entrar em contato conosco. Somos um fornecedor líder dePCB cerâmico de nitreto de alumínio,Submontagem cerâmica LED planar, eCircuito Integrado de Filme Espessoe estamos aqui para ajudá-lo com todas as suas necessidades de PCB. Entre em contato conosco hoje para iniciar uma discussão sobre seu projeto e ver como podemos trabalhar juntos para atingir seus objetivos.
Referências
- "Manual de montagem eletrônica" por John H. Lau
- "Tecnologia de soldagem e montagem em superfície" por Phil Zarrow
- "Materiais Cerâmicos para Eletrônica" por David W. Reade
