O acabamento superficial é um aspecto crucial dos PCBs de teste de semicondutores, impactando significativamente seu desempenho, durabilidade e soldabilidade. Como um fornecedor confiável de PCB para teste de semicondutores, entendemos a importância de escolher o acabamento de superfície certo para suas necessidades específicas. Neste blog, exploraremos as várias opções de acabamento superficial disponíveis para PCBs de teste de semicondutores e discutiremos suas vantagens, desvantagens e aplicações.
1. HASL (nivelamento de solda por ar quente)
HASL é um dos acabamentos de superfície mais antigos e comumente usados para PCBs. Envolve revestir o PCB com uma camada de solda derretida, que é então nivelada com ar quente para criar uma superfície plana e soldável.
Vantagens
- Boa soldabilidade: HASL proporciona excelente soldabilidade devido à presença de solda fresca na superfície. Isso o torna ideal para processos tradicionais de soldagem com tecnologia de montagem em superfície (SMT).
- Custo - Eficaz: É relativamente barato em comparação com outros acabamentos de superfície, tornando-o uma escolha popular para produção de alto volume, onde o custo é uma consideração importante.
- RoHS - Versões compatíveis: Existem versões sem chumbo do HASL disponíveis, que atendem às regulamentações ambientais, como a diretiva de Restrição de Substâncias Perigosas (RoHS).
Desvantagens
- Espessura Não Uniforme: A espessura da solda na PCB pode variar, o que pode causar problemas em aplicações de passo fino.
- Planaridade da superfície: Alcançar um alto nível de planaridade de superfície pode ser um desafio com HASL, o que pode ser um problema para aplicações que exigem posicionamento preciso de componentes.
- Vida útil limitada: PCBs revestidos com HASL têm vida útil limitada, pois a superfície da solda pode oxidar com o tempo, afetando a soldabilidade.
Aplicativos
HASL é adequado para PCBs de uso geral, como aqueles usados em eletrônicos de consumo, eletrônicos automotivos ePCB de equipamento de comunicaçãoonde a alta precisão não é o requisito principal.
2. ENIG (ouro de imersão em níquel eletrolítico)
ENIG envolve a deposição de uma camada de níquel na superfície de cobre do PCB, seguida por uma fina camada de ouro. Isso cria uma superfície plana e resistente à corrosão com boa soldabilidade.
Vantagens
- Excelente planaridade de superfície: ENIG oferece uma superfície muito plana, ideal para componentes de passo fino e designs de PCB de alta densidade.
- Boa resistência à corrosão: A camada dourada oferece excelente proteção contra corrosão, o que prolonga a vida útil do PCB e o torna adequado para ambientes agressivos.
- Vários ciclos de soldagem: O ENIG pode suportar vários ciclos de soldagem sem degradação significativa do acabamento superficial, tornando-o adequado para aplicações que exigem retrabalho ou múltiplas etapas de montagem.
Desvantagens
- Custo mais alto: ENIG é mais caro que HASL, principalmente devido ao custo dos materiais de níquel e ouro e ao processo de galvanização.
- Problema de bloco preto: Em alguns casos, pode ocorrer um fenômeno conhecido como "almofada preta", onde a interface entre as camadas de níquel e ouro sofre corrosão, levando a uma baixa confiabilidade da junta de solda.
Aplicativos
ENIG é comumente usado em aplicações de ponta, comoMicro-LED PCB, PCBs de teste de semicondutores e dispositivos médicos onde são necessários alta precisão, boa resistência à corrosão e vários ciclos de soldagem.
3. Prata de Imersão
A prata de imersão é um acabamento superficial onde uma fina camada de prata é depositada na superfície de cobre do PCB por meio de um processo de imersão química.
Vantagens
- Boa soldabilidade: A prata de imersão oferece excelente soldabilidade, semelhante ao HASL, devido à superfície limpa e lisa que cria.
- Baixo custo: É relativamente barato comparado ao ENIG, tornando-o uma alternativa econômica para aplicações que exigem melhor acabamento superficial do que o HASL.
- Excelente condutividade elétrica: A prata tem alta condutividade elétrica, o que pode ser benéfico para aplicações onde o desempenho elétrico é crítico.
Desvantagens
- Manchar: A prata pode manchar com o tempo quando exposta a compostos contendo enxofre no ar, o que pode afetar a soldabilidade e a aparência.
- Vida útil limitada: Semelhante ao HASL, os PCBs revestidos de prata por imersão têm uma vida útil limitada e são necessárias condições de armazenamento adequadas para evitar manchas.
Aplicativos
A prata de imersão é adequada para aplicações como equipamentos de áudio, alguns eletrônicos de consumo e PCBs de teste de semicondutores, onde boa soldabilidade e custo moderado são fatores importantes.
4. Lata de imersão
O estanho por imersão é um acabamento superficial que envolve a deposição de uma camada de estanho na superfície de cobre do PCB. É um processo relativamente simples e econômico.
Vantagens
- Boa soldabilidade: O estanho de imersão fornece boa soldabilidade e a superfície do estanho pode ser facilmente molhada pela solda durante o processo de soldagem.
- Superfície plana: Oferece uma superfície plana, adequada para componentes de passo fino e designs de PCB de alta densidade.
- RoHS - Compatível: O estanho de imersão é um acabamento superficial sem chumbo, que atende às regulamentações ambientais.
Desvantagens
- Crescimento do bigode: Os bigodes de estanho podem crescer na superfície do PCB com o tempo, o que pode causar curtos - circuitos em aplicações de alta densidade.
- Vida útil limitada: Semelhante a outros acabamentos, os PCBs revestidos de estanho por imersão têm uma vida útil limitada e são necessárias condições de armazenamento adequadas.
Aplicativos

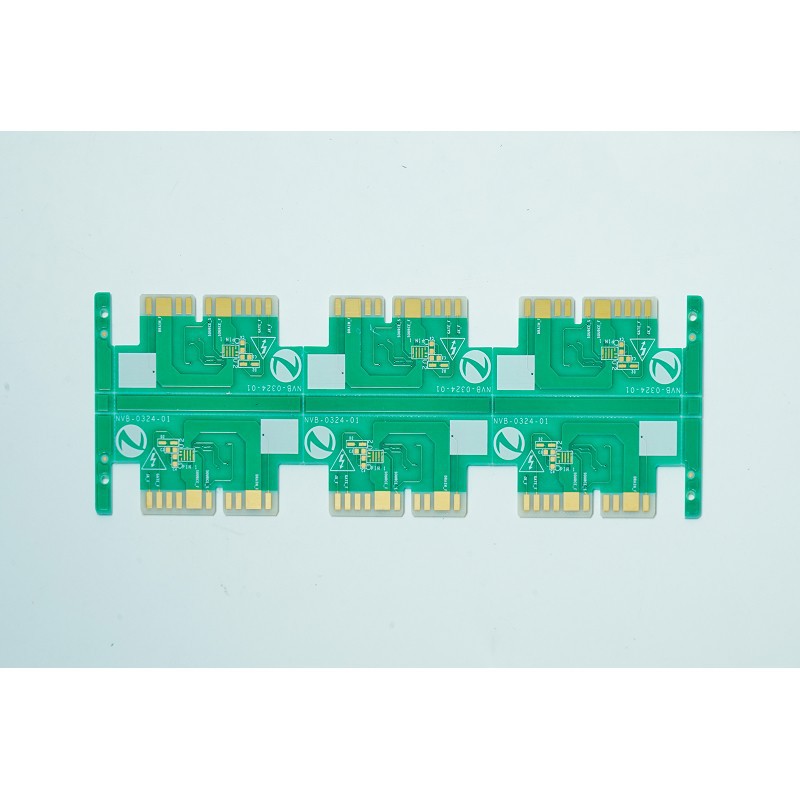

O estanho por imersão é comumente usado em aplicações comoPCB de dedo de ouro, alguns produtos eletrônicos de consumo e PCBs de teste de semicondutores onde são necessárias boa soldabilidade e uma superfície plana.
5. OSP (Preservativo Orgânico de Soldabilidade)
OSP é um acabamento superficial que envolve a aplicação de uma fina camada de composto orgânico na superfície de cobre do PCB para protegê-lo da oxidação e manter a soldabilidade.
Vantagens
- Baixo custo: OSP é um dos acabamentos de superfície mais econômicos disponíveis, tornando-o adequado para produção de alto volume.
- Boa soldabilidade: O composto orgânico oferece boa proteção para a superfície do cobre e permite excelente soldabilidade durante o processo de soldagem.
- Ecologicamente correto: OSP é um acabamento de superfície sem chumbo e relativamente ecológico.
Desvantagens
- Vida útil limitada: PCBs revestidos com OSP têm vida útil limitada e são mais sensíveis às condições de manuseio e armazenamento em comparação com outros acabamentos de superfície.
- Ciclo de soldagem único: OSP é normalmente projetado para processos de soldagem de passagem única e pode não ser adequado para aplicações que exigem vários ciclos de soldagem.
Aplicativos
OSP é comumente usado em eletrônicos de consumo, PCBs de baixo custo e alguns PCBs de teste de semicondutores, onde o custo é um fator importante e a soldagem de passagem única é suficiente.
Escolhendo o acabamento de superfície correto para PCBs de teste de semicondutores
Ao escolher um acabamento superficial para PCBs de teste de semicondutores, vários fatores precisam ser considerados:
- Tipo e densidade de componentes: Componentes de densidade fina e designs de PCB de alta densidade exigem acabamentos de superfície com boa planaridade, como ENIG ou estanho de imersão.
- Condições Ambientais: PCBs que serão usados em ambientes agressivos, como alta umidade ou atmosferas corrosivas, requerem acabamentos superficiais com boa resistência à corrosão, como ENIG ou prata de imersão.
- Custo: Para produção de alto volume, acabamentos de superfície econômicos como HASL ou OSP podem ser preferidos, enquanto para aplicações de ponta, o custo mais alto do ENIG pode ser justificado.
- Processo de soldagem: O tipo de processo de soldagem utilizado (por exemplo, soldagem por refluxo, soldagem por onda ou soldagem seletiva) também pode influenciar a escolha do acabamento superficial. Alguns acabamentos são mais adequados para determinados processos de soldagem do que outros.
Como fornecedor de PCB de teste de semicondutores, temos conhecimento e experiência para ajudá-lo a escolher o acabamento de superfície certo para suas necessidades específicas. Nossa equipe de engenheiros pode fornecer suporte técnico e orientação durante todo o processo de projeto e fabricação para garantir que seus PCBs atendam aos mais altos padrões de qualidade.
Se você estiver interessado em saber mais sobre nossos PCBs de teste de semicondutores ou quiser discutir suas necessidades específicas, entre em contato conosco. Estamos prontos para trabalhar com você para fornecer as melhores soluções de PCB para suas aplicações.
Referências
- "Manual de fabricação de circuitos impressos", de Clyde F. Coombs Jr.
- "Noções básicas de placas de circuito impresso", por David TH Jones.
- Padrões da indústria e documentos técnicos relacionados a acabamentos de superfície de PCB da IPC (Association Connecting Electronics Industries).
