Ei! Como fornecedor de PCBs Phased Array, vi em primeira mão como a confiabilidade é crucial neste campo de alta tecnologia. Os PCBs Phased Array são usados em uma ampla gama de aplicações, desde sistemas de radar até comunicação 5G, e qualquer falha pode levar a problemas significativos. Então, vamos mergulhar nos métodos de projeto de confiabilidade para PCBs Phased Array.
1. Seleção de materiais
A escolha dos materiais é a base de um PCB Phased Array confiável. Materiais de alta frequência são essenciais porque os PCBs Phased Array geralmente operam em altas frequências. Uma das escolhas populares éPCB de alta frequência Rogers. Os materiais Rogers oferecem baixa perda dielétrica, o que significa menos atenuação do sinal durante a transmissão. Isso é muito importante para manter a integridade dos sinais em sistemas Phased Array.
Outro aspecto a considerar é a condutividade térmica dos materiais. Os PCBs Phased Array podem gerar uma quantidade significativa de calor, especialmente quando operam em altos níveis de potência. Materiais com boa condutividade térmica podem ajudar a dissipar o calor de forma mais eficaz, evitando superaquecimento e possíveis danos aos componentes. Por exemplo, alguns materiais à base de cerâmica têm excelentes propriedades térmicas e podem ser uma ótima opção para PCBs Phased Array de alta potência.
2. Projeto de layout de circuito
O layout dos circuitos em uma PCB Phased Array desempenha um papel importante em sua confiabilidade. Primeiro de tudo, precisamos minimizar o comprimento dos traços do sinal. Traços mais longos podem introduzir mais perda de sinal e interferência. Ao projetar o layout, devemos tentar rotear os traços o mais diretamente possível entre os componentes.
Além disso, o isolamento adequado entre diferentes traços de sinal é essencial. Em um sistema Phased Array, muitas vezes existem vários sinais com diferentes frequências e amplitudes. Se estes sinais não forem devidamente isolados, podem interferir uns com os outros, levando à degradação do sinal. Podemos usar planos de aterramento e técnicas de blindagem para isolar os traços do sinal. Por exemplo, colocar um plano de terra entre dois traços de sinal adjacentes pode reduzir a interferência eletromagnética (EMI).
Além disso, a colocação dos componentes é crucial. Os componentes devem ser dispostos de forma a permitir fácil dissipação de calor e minimizar a distância entre os componentes relacionados. Por exemplo, componentes que consomem muita energia devem ser colocados em áreas com boa ventilação ou perto de dissipadores de calor.
3. Projeto de distribuição de energia
Uma fonte de alimentação estável é vital para a operação confiável de uma PCB Phased Array. Precisamos projetar uma rede de distribuição de energia (PDN) adequada para garantir que todos os componentes recebam a tensão e a corrente corretas. Uma abordagem comum é usar vários planos de potência. Esses planos de energia podem fornecer um caminho de baixa impedância para a fonte de alimentação, reduzindo quedas de tensão e ruído.
Os capacitores de desacoplamento também são uma parte importante do PDN. Eles podem filtrar ruídos de alta frequência e fornecer uma fonte de energia local para os componentes. Devemos colocar capacitores de desacoplamento o mais próximo possível dos pinos de alimentação dos componentes para maximizar sua eficácia.
4. Projeto de gerenciamento térmico
Conforme mencionado anteriormente, o gerenciamento de calor é uma questão crítica para PCBs Phased Array. Além de utilizar materiais com boa condutividade térmica, também podemos empregar outras técnicas de gerenciamento térmico. Dissipadores de calor são uma solução comum. Eles podem aumentar a área de superfície para dissipação de calor, permitindo que o calor seja transferido de forma mais eficiente para o ambiente circundante.
As vias térmicas são outra ferramenta útil. Essas vias podem conduzir o calor das camadas internas do PCB para as camadas externas, onde pode ser dissipado mais facilmente. Podemos colocar vias térmicas sob componentes de alta potência para melhorar a transferência de calor.
Em alguns casos, sistemas de resfriamento por ar forçado ou resfriamento por líquido podem ser necessários, especialmente para PCBs Phased Array de alta potência. Esses sistemas podem fornecer resfriamento mais eficaz do que métodos passivos, garantindo que a PCB opere dentro de uma faixa segura de temperatura.
5. Teste e Validação
Mesmo com os melhores métodos de projeto, é importante testar e validar o Phased Array PCB antes de entrar em produção. Podemos usar várias técnicas de teste, como testes elétricos, testes térmicos e testes ambientais.
Os testes elétricos podem verificar a funcionalidade dos circuitos, incluindo integridade do sinal, correspondência de impedância e consumo de energia. Os testes térmicos podem medir a distribuição de temperatura na PCB sob diferentes condições operacionais, ajudando-nos a identificar potenciais pontos quentes. Os testes ambientais, como ciclos de temperatura e testes de umidade, podem simular condições do mundo real e garantir que o PCB possa suportar essas condições sem falhas.
6. Projeto para Manufaturabilidade (DFM)
Projetar uma PCB Phased Array que seja fácil de fabricar também é um aspecto importante da confiabilidade. Precisamos considerar os processos e capacidades de fabricação ao projetar o PCB. Por exemplo, devemos usar tamanhos e dimensões de componentes padrão para facilitar a obtenção de componentes e a montagem do PCB.
Também precisamos garantir que o projeto esteja em conformidade com as tolerâncias de fabricação. Se o projeto tiver tolerâncias muito restritas que são difíceis de alcançar durante o processo de fabricação, isso poderá levar a uma alta taxa de rejeição e ao aumento de custos.
7. Projeto de Redundância
Em algumas aplicações críticas, o design de redundância pode ser usado para melhorar a confiabilidade do Phased Array PCB. Redundância significa ter componentes ou circuitos de backup que podem assumir o controle caso os primários falhem. Por exemplo, podemos ter transmissores ou receptores redundantes em um sistema Phased Array.
Entretanto, o projeto de redundância também tem suas desvantagens, como aumento de custo e complexidade. Portanto, deve ser cuidadosamente considerado com base nos requisitos específicos da aplicação.
8. Uso de PCBs de impedância híbrida e alta frequência de micro-ondas

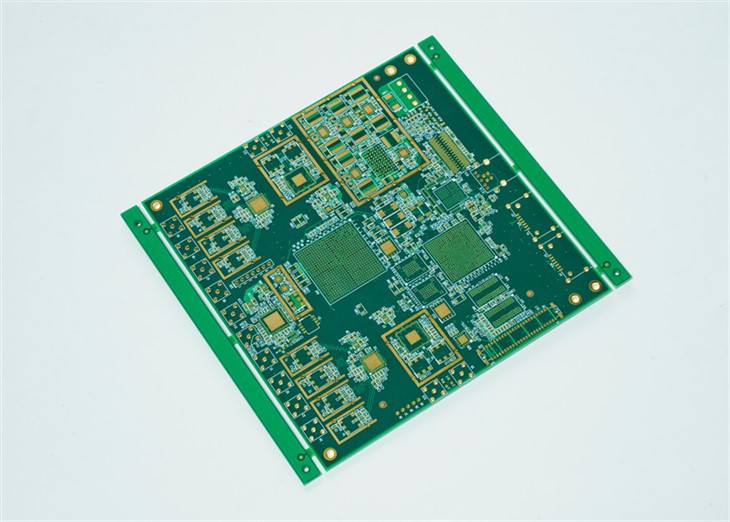

PCB de impedância híbridaePCB de alta frequência de microondaspode oferecer vantagens exclusivas no design de PCB Phased Array. PCBs de impedância híbrida podem combinar diferentes valores de impedância na mesma placa, permitindo mais flexibilidade no projeto do circuito. Isto pode ser útil para combinar a impedância de diferentes componentes e reduzir reflexões de sinal.
PCBs de alta frequência de microondas são projetados especificamente para aplicações de alta frequência. Eles possuem excelentes propriedades elétricas, como baixa perda dielétrica e alta velocidade de transmissão de sinal, essenciais para PCBs Phased Array operando em frequências de micro-ondas.
Concluindo, garantir a confiabilidade dos PCBs Phased Array requer uma abordagem abrangente que inclui seleção de materiais, projeto de layout de circuito, projeto de distribuição de energia, gerenciamento térmico, testes, DFM, projeto de redundância e o uso de PCBs especializados. Ao implementar esses métodos de design, podemos produzir PCBs Phased Array de alta qualidade que atendem aos exigentes requisitos de várias aplicações.
Se você está procurando PCBs Phased Array confiáveis, adoraria conversar com você. Esteja você trabalhando em um projeto de pequena escala ou em uma aplicação industrial de grande escala, podemos fornecer soluções personalizadas para atender às suas necessidades. Vamos entrar em contato e começar a discutir suas necessidades!
Referências
- "Manual de design de PCB de alta frequência"
- "Gestão Térmica em Sistemas Eletrônicos"
- "Engenharia de Confiabilidade e Segurança de Sistemas"
